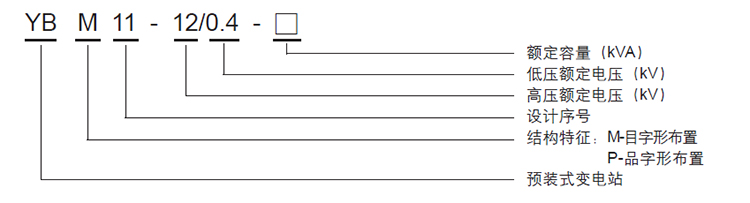

型號及其含義

使用環境條件
海拔高度:≤1000m； 環境溫度：
超高不超過+40℃； 超低不低于-25℃； 日平均溫度不超過+35℃；
戶外風速不超過35m/s； 空氣相對濕度不超過90%(+25℃)；
地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。 注：特殊使用條件，訂貨時與我廠協商解決。

結構特點
本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室， 高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設 高壓計量元件，滿足高壓計量的要求。變壓器室可選擇S11、S13以及其他低損耗油浸式變壓器和干式變壓器。變壓 器室設有自起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有 動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管 理和提高供電質量。
高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時，可設有軌道能方便地從變壓器室 兩側大門進出。各室均有自-動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可 靠、操作維護方便。
采用自然通用和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整 定溫度能自動啟動和關閉，變壓器滿負荷運行。
箱體結構能防止雨水和污物進入并采用特種鋼板或鋁合金板制作,經防腐處理,具備長期戶外使用的條件,確保防 腐、防水、防塵性能,使用壽命長,同時外形美觀。

產品參數
本產品為組合式變電站，可配本樣本20kV及以下的所有變壓器，其參數參照以上產品。

平面布置形式

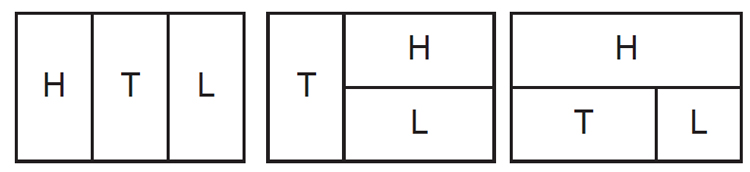

YBM.YBP 系列預裝式變電站平面布置形式圖（H-高壓室 T-變壓器室 L-低壓室）
