概 述

油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能 的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。本 公司產品系列豐富，分為疊鐵芯系列、卷鐵芯系列、非晶合金系列等110kV以下的產品。結構形式靈巧多樣、外形美 觀、可滿足不同用戶的需求。

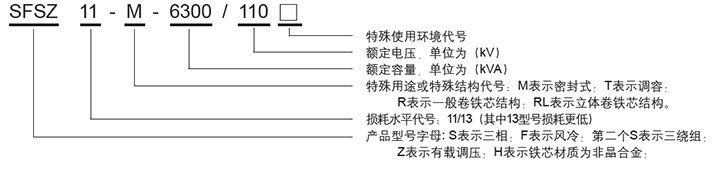

型號及其含義

產品正常使用條件
周圍空氣溫度： 氣溫：+40℃； 氣溫：-45℃； 熱月平均氣溫：+30℃； 熱年平均氣溫：+20℃；
海拔高度：≤1000m； 污穢等級：Ⅲ級； 地震烈度：中國12級標準8級； 電源電壓波形：近似正弦波；
注：如果超出以上使用條件，請?jiān)谟嗀洉r(shí)說明，以便特殊考慮。

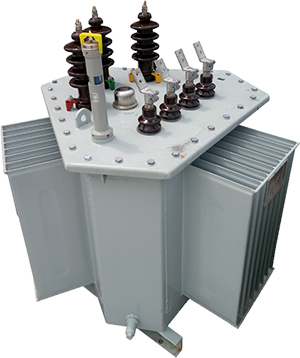

S13-M-630全密封型配電變壓器

標準
GB1094.1 《電力變壓器 第1部分：總則》
GB1094.2 《電力變壓器 第2部分：溫升》
GB1094.3 《電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》
GB1094.5 《電力變壓器 第5部分：承受短路的能力》 GB1094.10 《電力變壓器 第10部分：聲級測定》 GB/T6451 《油浸式電力變壓器技術參數和要求》 GB/T15164 《油浸式電力變壓器負載導則》
GB311.1 《高壓輸變電設備的絕緣配合》
GB1208 《電流互感器》
GB/T7505 《運行中變壓器油質量標準》 GB/T10230 《有載分接開關》 GB/T17468 《電力變壓器選用導則》 GB2536 《變壓器油》
GB/T13499 《電力變壓器應用導則》
JB/T10088 《6kV～500kV級電力變壓器聲級》
GB50150 《電氣裝置安裝工程 電氣設備交接試驗標準》
GB191 《包裝儲運圖示標志》
GB5582 《高壓電力設備外絕緣污穢等級》
GB/T7449 《電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則》
GB/T4109 《高壓套管技術條件》
GB/T5273 《變壓器、高壓電器和套管的接線端子》

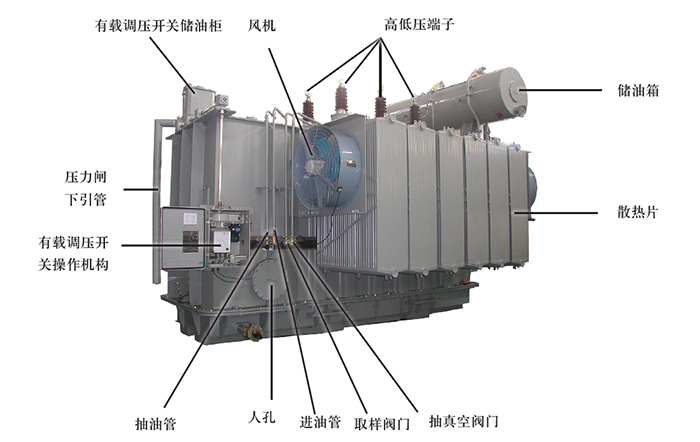

產品特點

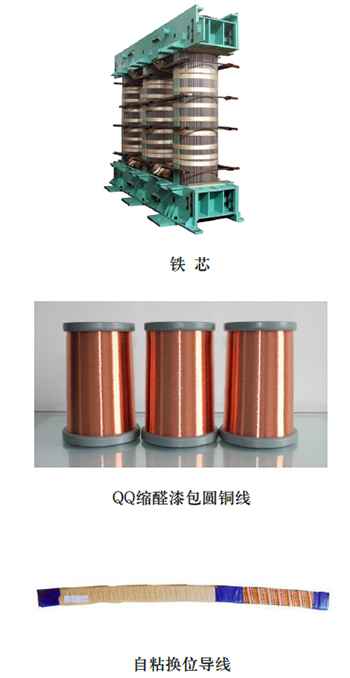

鐵芯 全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結 構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音 ??；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減 少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵 芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流 50% 。 線圈 采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢 繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式 等，具有足夠的電氣強度、機械強度和散熱能力。 35kV及以上的繞組中，為了增加變壓器的抗短路能力， 采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞 成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的 線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路 能力。自粘換位導線的特點是能降低變壓器的損耗，由 于多股分割的導體加上換位，大大的降低了渦流損耗和環流 損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均 勻。 油箱 采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱 元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內 進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行 三底一面油漆暇涂，既抗腐蝕又美觀大方。

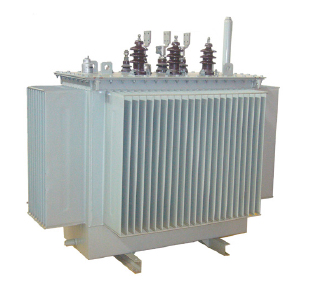

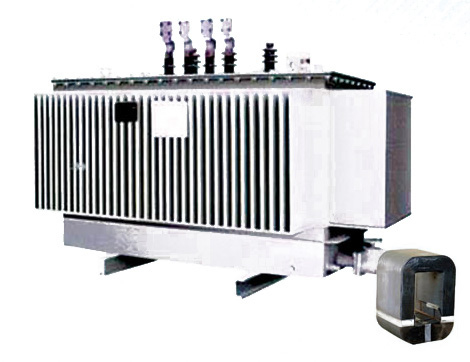

SH15-1000/10非晶合金配電變壓器		S13-M.RL-630全密封型卷鐵芯配電變壓器
