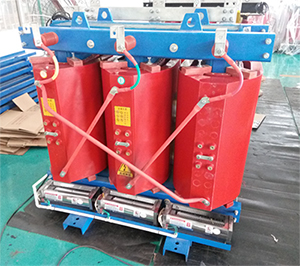

概 述

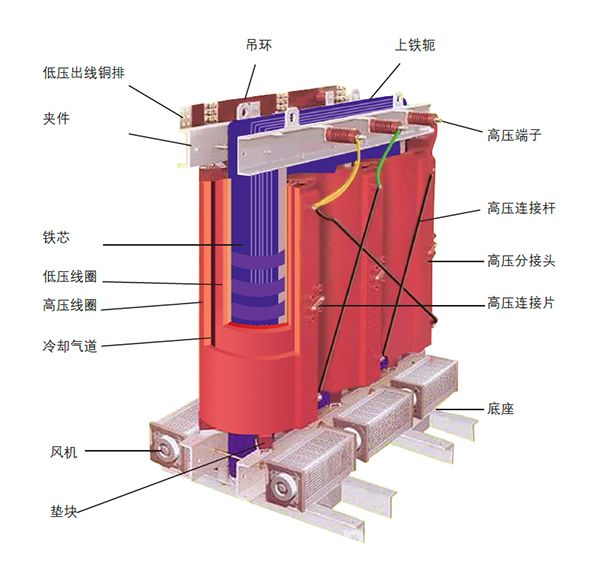

SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力 下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變 壓器。是城市電網改造的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地 鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。
型號及其含義
產品正常使用環境
海拔高度：≤1000m； 環境溫度：
超高溫度：40℃；
超低溫度：-25℃（戶外干式變壓器）； 超低溫度：-5℃（戶內干式變壓器）； 超高月平均溫度：30℃； 超高年平均溫度：20℃；
周圍空氣相對濕度應低于93%，線圈表面不應出現水滴； 三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
 標準
GB1094.1 《電力變壓器 第1部分：總則》
GB1094.11 《電力變壓器 第11部分：干式電力變壓器》
GB/T10228 《干式電力變壓器技術參數和要求》
GB311.1 《高壓輸變電設備的絕緣配合》
GB/T311.2 《絕緣配合 第2部分：高壓輸變電設備的絕緣配合使用導則》
GB/T311.6 《高電壓試驗技術 第5部分：測量球隙》
GB50150 《電氣裝置安裝工程 電氣設備交接試驗標準》
GB/T5273 《變壓器、高壓電器和套管的接線端子》
GB/T17211 《干式電力變壓器負載導則》
GB/T191 《包裝儲運圖示標志》
GB/T2900.15 《電工術語 變壓器 互感器 調壓器和電抗器》
JB/T10088 《6kV～500kV級電力變壓器聲級》
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 我公司生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
產品參數
10kV系列
SC(B)10三相環氧澆注干式電力變壓器
|
型號 |
額定 容量 (kVA) |
電壓組合
(kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

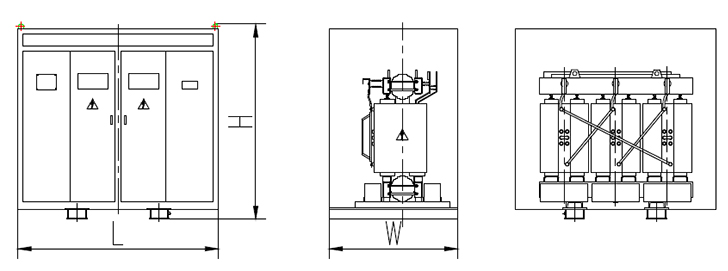

參考尺寸 (mm) L*W*H |
外殼尺寸
(mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 (%) |
高壓
H.V. |
低壓
L.V. |
| SC10-30 |
30 |
6,6.3,
10,
10.5,11 |
0.4 |
Dyn11 Yyn0 |
190 |
710 |
250 |
680*450*640 |
1080*850*1020 |
400 |
4 |
| SC10-50 |
50 |
270 |
1000 |
300 |
700*450*640 |
1100*850*1040 |
450 |
| SC10-80 |
80 |
370 |
1380 |
430 |
860*450*760 |
1260*850*1150 |
600 |
| SC10-100 |
100 |
400 |
1570 |
630 |
920*780*900 |
1500*1300*2200 |
830 |
| SC10-125 |
125 |
470 |
1850 |
700 |
920*780*950 |
1500*1300*2200 |
900 |
| SC10-160 |
160 |
540 |
2130 |
800 |
920*780*1000 |
1500*1300*2200 |
1000 |
| SC10-200 |
200 |
620 |
2530 |
950 |
1100*780*960 |
1800*1300*2200 |
1150 |
| SC10-250 |
250 |
720 |
2760 |
1100 |
1100*650*1150 |
1800*1300*2200 |
1300 |
| SC10-315 |
315 |
880 |
3470 |
1300 |
1100*940*1150 |
1800*1300*2200 |
1500 |
| SC(B)10-400 |
400 |
980 |
3990 |
1500 |
1100*940*1200 |
1800*1300*2200 |
1800 |
| SC(B)10-500 |
500 |
1160 |
4880 |
2000 |
1350*940*1200 |
2000*1500*2200 |
2250 |
| SC(B)10-630 |
630 |
1340 |
5880 |
2050 |
1350*940*1300 |
2300*1500*2200 |
2300 |
| SC(B)10-630 |
630 |
1300 |
5960 |
2050 |
1400*940*1130 |
2300*1500*2200 |
2300 |
6 |
| SC(B)10-800 |
800 |
1520 |
6960 |
2350 |
1450*940*1140 |
2300*1500*2200 |
2600 |
| SC(B)10-1000 |
1000 |
1770 |
8130 |
2750 |
1500*940*1250 |
2300*1500*2200 |
3000 |
| SC(B)10-1250 |
1250 |
2090 |
9690 |
3100 |
1500*940*1300 |
2300*1800*2200 |
3300 |
| SC(B)10-1600 |
1600 |
2450 |
11730 |
3600 |
1550*940*1410 |
2300*1500*2200 |
4000 |
| SC(B)10-2000 |
2000 |
3050 |
14450 |
4600 |
1650*1190*1780 |
2400*1600*2200 |
5000 |
| SC(B)10-2500 |
2500 |
3600 |
17170 |
5500 |
1720*1190*1800 |
2500*1600*2200 |
6000 |
SC(B)11三相環氧澆注干式電力變壓器
|
型號 |
額定 容量 (kVA) |
電壓組合
(kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |
參考尺寸 (mm) L*W*H |
外殼尺寸
(mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 (%) |
高壓
H.V. |
低壓
L.V. |
| SC11-30 |
30 |
6,6.3,
10,
10.5,11 |
0.4 |
Dyn11 Yyn0 |
168 |
710 |
250 |
680*450*640 |
1080*850*1020 |
400 |
4 |
| SC11-50 |
50 |
238 |
1000 |
300 |
700*450*640 |
1100*850*1040 |
450 |
| SC11-80 |
80 |
322 |
1380 |
430 |
860*450*760 |
1260*850*1150 |
600 |
| SC11-100 |
100 |
350 |
1570 |
630 |
920*780*900 |
1500*1300*2200 |
830 |
| SC11-125 |
125 |
413 |
1850 |
700 |
920*780*950 |
1500*1300*2200 |
900 |
| SC11-160 |
160 |
476 |
2130 |
800 |
920*780*1000 |
1500*1300*2200 |
1000 |
| SC11-200 |
200 |
546 |
2530 |
950 |
1100*780*960 |
1800*1300*2200 |
1150 |
| SC11-250 |
250 |
630 |
2760 |
1100 |
1100*650*1150 |
1800*1300*2200 |
1300 |
| SC11-315 |
315 |
770 |
3470 |
1300 |
1100*940*1150 |
1800*1300*2200 |
1500 |
| SC(B)11-400 |
400 |
854 |
3990 |
1500 |
1100*940*1200 |
1800*1300*2200 |
1800 |
| SC(B)11-500 |
500 |
1015 |
4880 |
2000 |
1350*940*1200 |
2000*1500*2200 |
2250 |
| SC(B)11-630 |
630 |
1176 |
5880 |
2050 |
1350*940*1300 |
2300*1500*2200 |
2300 |
| SC(B)11-630 |
630 |
1134 |
5960 |
2050 |
1400*940*1130 |
2300*1500*2200 |
2300 |
6 |
| SC(B)11-800 |
800 |
1330 |
6960 |
2350 |
1450*940*1140 |
2300*1500*2200 |
2600 |
| SC(B)11-1000 |
1000 |
1547 |
8130 |
2750 |
1500*940*1250 |
2300*1500*2200 |
3000 |
| SC(B)11-1250 |
1250 |
1827 |
9690 |
3100 |
1500*940*1300 |
2300*1800*2200 |
3300 |
| SC(B)11-1600 |
1600 |
2142 |
11730 |
3600 |
1550*940*1410 |
2300*1500*2200 |
4000 |
| SC(B)11-2000 |
2000 |
2905 |
14450 |
4600 |
1650*1190*1780 |
2400*1600*2200 |
5000 |
| SC(B)11-2500 |
2500 |
3500 |
17170 |
5500 |
1720*1190*1800 |
2500*1600*2200 |
6000 |
20kV系列
SC(B)10三相環氧澆注干式電力變壓器
|
型號 |
額定 容量 (kVA) |
電壓組合
(kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

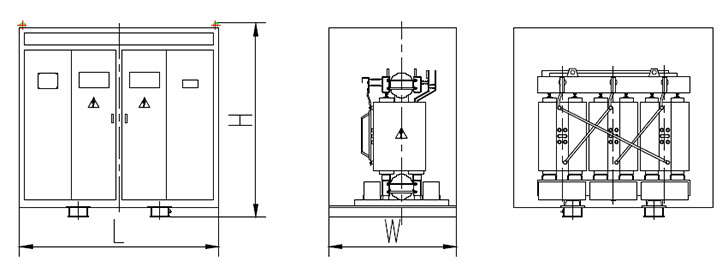

參考尺寸 (mm) L*W*H |
外殼尺寸
(mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 (%) |
高壓
H.V. |
低壓
L.V. |
| SC10-50 |
50 |
20,22
24
±2×
2.5% |
0.4 |
Dyn11 Yyn0 |
340 |
1230 |
600 |
1050*700*950 |
1600*1300*2200 |
800 |
6 |
| SC10-100 |
100 |
540 |
1990 |
900 |
1100*700*1200 |
1600*1300*2200 |
1100 |
| SC10-160 |
160 |
670 |
2470 |
1100 |
1200*800*1200 |
1600*1300*2200 |
1300 |
| SC10-200 |
200 |
730 |
2940 |
1200 |
1250*800*1250 |
1800*1350*2200 |
1400 |
| SC10-250 |
250 |
840 |
3420 |
1500 |
1300*800*1280 |
1800*1350*2200 |
1700 |
| SC10-315 |
315 |
970 |
4080 |
1700 |
1400*940*1280 |
1800*1350*2200 |
1950 |
| SC(B)10-400 |
400 |
1150 |
4840 |
1800 |
1450*940*1300 |
2000*1400*2200 |
2050 |
| SC(B)10-500 |
500 |
1350 |
5790 |
2200 |
1450*940*1340 |
2000*1400*2200 |
2450 |
| SC(B)10-630 |
630 |
1530 |
6840 |
2250 |
1500*940*1480 |
2000*1400*2200 |
2500 |
| SC(B)10-800 |
800 |
1750 |
8260 |
2500 |
1540*940*1510 |
2150*1450*2200 |
2750 |
| SC(B)10-1000 |
1000 |
2070 |
9780 |
2940 |
1580*940*1730 |
2150*1450*2200 |
3200 |
| SC(B)10-1250 |
1250 |
2380 |
11500 |
3290 |
1580*940*1760 |
2300*1500*2200 |
3800 |
| SC(B)10-1600 |
1600 |
2790 |
13800 |
4240 |
1860*1190*1800 |
2400*1550*2200 |
4550 |
| SC(B)10-2000 |
2000 |
3240 |
16300 |
5200 |
1910*1190*1900 |
2600*1600*2200 |
5500 |
| SC(B)10-2500 |
2500 |
3870 |
19300 |
6020 |
2000*1190*2000 |
2600*1600*2200 |
6400 |
35kV系列
SC(B)10三相環氧澆注干式電力變壓器
|
型號 |
額定 容量 (kVA) |
電壓組合
(kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

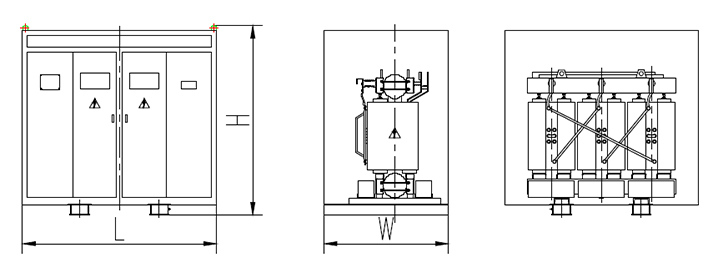

參考尺寸 (mm) L*W*H |
外殼尺寸
(mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 (%) |
高壓
H.V. |
低壓
L.V. |
| SC10-50 |
50 |
35,36
37
38.5
±2×
2.5% |
0.4 |
Dyn11 Yyn0 |
450 |
1420 |
610 |
1100*750*1350 |
2000*1550*2200 |
860 |
6 |
| SC(B)10-100 |
100 |
630 |
2090 |
920 |
1300*750*1450 |
2000*1550*2200 |
1170 |
| SC(B)10-160 |
160 |
790 |
2810 |
1200 |
1450*750*1450 |
2150*1550*2200 |
1500 |
| SC(B)10-200 |
200 |
880 |
3320 |
1350 |
1450*750*1500 |
2150*1550*2200 |
1550 |
| SC(B)10-250 |
250 |
990 |
3800 |
1500 |
1450*940*1550 |
2150*1550*2200 |
1800 |
| SC(B)10-315 |
315 |
1170 |
4510 |
1750 |
1500*940*1600 |
2300*1600*2200 |
1950 |
| SC(B)10-400 |
400 |
1370 |
5410 |
1900 |
1540*940*1700 |
2300*1600*2200 |
2200 |
| SC(B)10-500 |
500 |
1620 |
6650 |
2250 |
1560*940*1700 |
2300*1700*2400 |
2550 |
| SC(B)10-630 |
630 |
1860 |
7690 |
2550 |
1650*940*1750 |
2500*1700*2400 |
2850 |
| SC(B)10-800 |
800 |
2160 |
9120 |
3250 |
1750*940*1950 |
2700*1800*2500 |
3600 |
| SC(B)10-1000 |
1000 |
2430 |
10400 |
3600 |
1800*940*1950 |
2700*1800*2500 |
3950 |
| SC(B)10-1250 |
1250 |
2830 |
12700 |
4150 |
1850*940*2000 |
2800*1900*2700 |
4550 |
| SC(B)10-1600 |
1600 |
3240 |
15400 |
4800 |
1900*1240*2200 |
2800*1900*2700 |
5200 |
| SC(B)10-2000 |
2000 |
3820 |
18200 |
5900 |
2100*1240*2200 |
2800*1900*2700 |
6300 |
| SC(B)10-2500 |
2500 |
4455 |
21800 |
6800 |
2200*1240*2300 |
3000*1950*2800 |
7250 |
主要配件
外殼

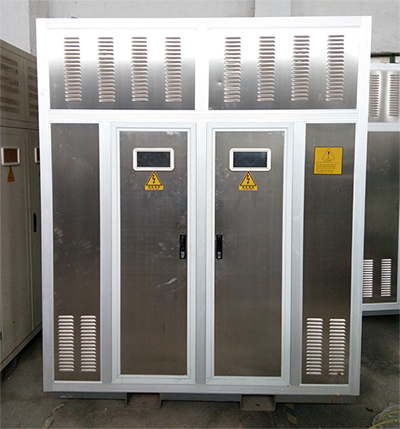

保護外殼可分為戶內型和戶外型。 戶內型在使用時，考慮到散熱，維護問題，如有足
夠的安裝空間，一般不加配外殼為好，如用戶需要，可 配備外殼，外殼上設有多個觀察孔，外殼可噴涂用戶需 要的顏色。
外殼防護等級一般分為IP20或者IP23等。IP23是防 止與垂直成60°以內的水滴流入，適合戶外安裝使用。
外殼材質分為：普通鋼板噴塑，不銹鋼板，鋁合金 復合板等。
|
|
 |
溫控裝置
變壓器均裝有溫度過熱保護裝置，過熱保護裝置主 要通過預埋在低壓線圈內的PT熱敏電阻實現變壓器溫度 檢測與控制，通過RS232/485通訊接口實現輸出數字信 號。該裝置可提供如下功能：
變壓器運行過程中巡回顯示三相繞組溫度值。 顯示超熱一相繞組溫度值。 超溫報警、超溫跳閘。 聲光報警、風機啟動。
|
|
 |

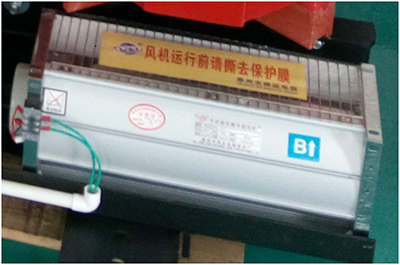

風冷裝置
干式變壓器分為自然空氣冷卻（AN）和強迫空氣冷 卻（AF）。
自然空氣冷卻（AN）時，正常使用條件下，可連續 輸出100%的額定容量。
強迫空氣冷卻（AF）時，正常使用條件下，可實現 增容50%，適用于各種急救過負荷或斷續過負荷運行，由 于負載損耗和阻抗電阻增幅較大，一般不推薦強迫空氣 冷卻（AF）長時間連續過負荷運行。
|
|
 |
|
