概 述

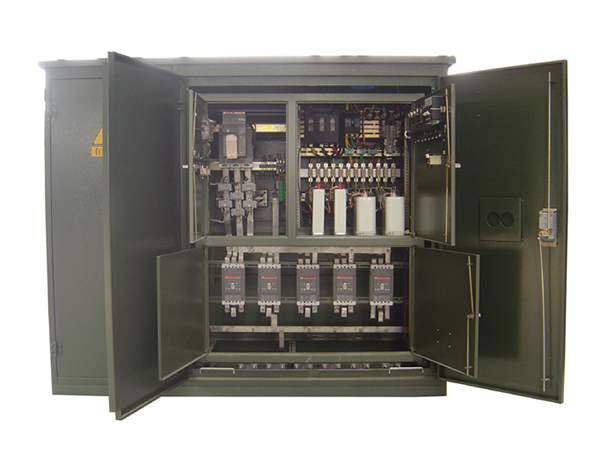

ZGS11-H(Z)組合式變電站（又稱美式箱變）。是將變壓 器器身、高壓負荷開關、保護用熔斷器等設備統一設計，放在 同一密封油箱中，備有齊全的運行檢視儀表，如壓力計、壓力 釋放閥、油位計、油溫表等，美式箱變具有供電可靠、結構合 理、安裝迅速、靈活、操作方便、體積小、造價低等性 能，既可用于戶外、又可用于戶內，廣泛應用于工業園區、居 民小區、商業中心及高層建筑等各種場所。

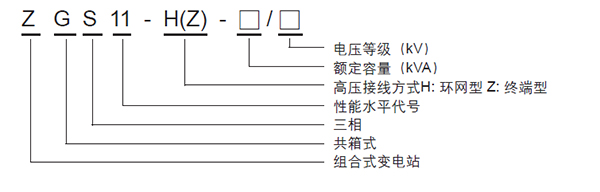

型號及其含義
美式箱變特點
全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全。 體積小，結構緊湊，僅為國內同容量箱變的1/3左右。 既可用于環網，又可用于終端，轉換十分方便，提高了供電的靈活性。 損耗小，與國內同型變壓器的損耗相同，可根據客戶需要提供損耗水平不同系列以及非晶合金鐵心系列的組合式
變壓器供選擇。
電纜接頭可操作200A負荷電流，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點，操作方便、靈
活。
采用雙熔絲保護，運行可靠。 箱體采用防腐設計和特殊噴漆處理，可廣泛適用于各種惡劣環境，如多暴風雨的高污染地區。
產品參數
10kV ZGS11-Z(H)組合式變壓器
額定容量
(kVA) |
典型電壓組合
(kV) |
聯結組 標號 |
阻抗電 壓(%) |
空載損耗
（W） |
負載損耗
（W） |
總重 |
參考尺寸 L*W*H |
| 30 |
高壓H.V. 6,6.3,10,10.5
±2×2.5%
±5%
低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 |
100 |
630/600 |
1130 |
1800*1250*2000 |
| 50 |
130 |
910/870 |
1180 |
1800*1250*2000 |
| 63 |
150 |
1090/1040 |
1220 |
1800*1250*2000 |
| 80 |
180 |
1310/1250 |
1250 |
1800*1500*2000 |
| 100 |
200 |
1580/1500 |
1290 |
1800*1500*2000 |
| 125 |
240 |
1890/1800 |
1340 |
1800*1500*2000 |
| 160 |
290 |
2310/2200 |
1400 |
1800*1500*2000 |
| 200 |
330 |
2730/2600 |
1540 |
1800*1550*2000 |
| 250 |
400 |
3200/3050 |
1630 |
1800*1550*2000 |
| 315 |
480 |
3830/3650 |
1836 |
1800*1650*2000 |
| 400 |
570 |
4520/4300 |
2165 |
1800*1650*2000 |
| 500 |
4.5 |
680 |
5410/5150 |
2366 |
1800*1750*2000 |
| 630 |
810 |
6200 |
2800 |
1800*1750*2000 |
| 800 |
980 |
7500 |
3270 |
1800*1800*2000 |
| 1000 |
1150 |
10300 |
3592 |
1800*1800*2000 |
20kV ZGS11-Z(H)組合式變壓器
額定容量
(kVA) |
典型電壓組合
(kV) |
聯結組 標號 |
阻抗電 壓(%) |
空載損耗
（W） |
負載損耗
（W） |
總重 |
參考尺寸 L*W*H |
| 30 |
高壓H.V.
20
±2×2.5%
±5%
低壓L.V. 0.4 |
Dyn11 Yyn0 |
5.5 |
90 |
690/660 |
1340 |
1800*1320*2000 |
| 50 |
130 |
1010/960 |
1388 |
1800*1320*2000 |
| 63 |
150 |
1200/1150 |
1424 |
1800*1320*2000 |
| 80 |
180 |
1440/1370 |
1454 |
1800*1550*2000 |
| 100 |
200 |
1730/1650 |
1493 |
1800*1550*2000 |
| 125 |
240 |
2080/1980 |
1544 |
1800*1550*2000 |
| 160 |
290 |
2540/2420 |
1602 |
1800*1550*2000 |
| 200 |
330 |
3000/2860 |
1744 |
1800*1600*2000 |
| 250 |
400 |
3520/3350 |
1832 |
1800*1600*2000 |
| 315 |
480 |
4210/4010 |
2038 |
1800*1700*2000 |
| 400 |
570 |
4970/4730 |
2367 |
1800*1700*2000 |
| 500 |
680 |
5940/5660 |
2564 |
1800*1800*2000 |
| 630 |
6 |
810 |
6820 |
3020 |
1800*1800*2000 |
| 800 |
980 |
8250 |
3472 |
1800*1850*2000 |
| 1000 |
1150 |
11330 |
3798 |
1800*1850*2000 |
|
